扬尘在线监测系统

使用说明













无锡海泰环境科技有限公司

2019年1月



目录

一、 系统概述................................................................................ 2

二、 功能概述................................................................................ 2

三、 系统结构图............................................................................ 3

四、 技术参数................................................................................ 3

五、 安装注意事项....................................................................... 4

六、 技术服务和售后维修服务.................................................. 5

七、 屏幕操作使用说明............................................................... 5





















一、系统概述

随着我国对环境治理要求越来越高,PM25成为环境 监测的重要指标,而空气中的扬尘做为影响PM25指标的 重要组成部分,也成为各级环保部门监控的对象。本公司自主研发的环境实时在线监测系统,利用无线传感技术和激光粉尘测试设备,实现扬尘在线监控,还可以监测PM25 PM10,噪音,环境温度,环境湿度,风速风向等各项指数, 各测试点的数据通过无线通讯直接上传到监测后台,方便环境部门实时监测数据。

应用领域:

工地、城市管理、广场、大型工况企业等公共场所, 是环保、建设、城市管理、交通、市政等相关部门对大气 污染悬浮颗粒物排放源头控制评价的重要依据。

二、功能概述

该系统适用于各建筑施工工地、道路施工、旅游景 区、码头、大型广场等现场实时数据的在线监测,其中监 测的数据包括扬尘浓度、噪音指数以及视频画面。通过物 联网以及云计算技术,实现了实时、远程、自动监控颗粒 物浓度以及现场视频、图像的采集;数据通过网络传输, 可以在电脑、手机、iad等多个终端访问。扬尘监控系统 在工作的时候,对于一些数值超标的画面会进行自动抓 拍,再通过网络将抓拍到的画面以及数据传输到服务器, 实现可视性数据。并且具备自动报警功能,可以随时掌控 环境发生的变化,进而告知有关部分进行整顿,具备报警 联动信息输出,可以外接喷雾降尘设备,实现联动。

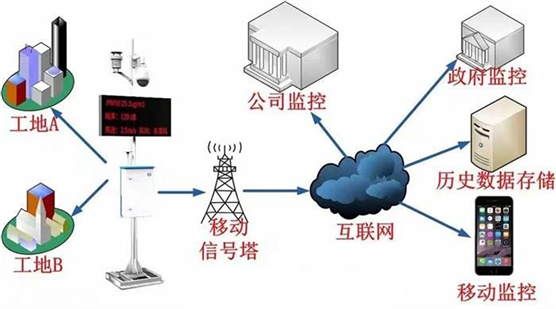

三、系统结构图

四、技术参数

内置噪声扬尘;内置噪声扬尘自动监测传感器,量程30 -130db/0-2mg/m3;

视频信号联网;通过以太网或者无线3G/4G网络可以完美支持视频信号传输

高配置嵌入式系统;工业实时处理系统,采用了实时操作系统和看门狗电路,实时操作系统可以允许同时运行多个任务;

扩展气象参数;温湿度、风速、风向等气象信号的扩展接 入,环境全面监控,接受按要求定制;

全天候全自动;24小时365天全时工作,通讯状态指示; 障提示报警功能；

通信方式定制;以太网通讯,客户端服务器模式,联网可选2G/3G/4G、运营商专线等;

名称	测量范围	分辨率	准确度
风速：	0-60m/s	0.1m/s	±0.33
风向：	0-360°	八方位
大气温度：	0-100℃	0.1℃	±03℃
相对湿度：	0-100%RH	1%RH	±3%RH
大气压力：	500-1100hpa	0.1hpa	±0.3hpa
PM25：	0-500ug/m3	lug/m3	±10%
PM10：	0-200ug/m3	lug/m3	±10%
噪声（选配）	30-130dB	1dB	±0.5%
供电系统(选配)	AC20V或太阳能供电
通讯系统(选配)	RS485,GPRS,为光纤等
安装支架(选配)	3米三脚架,立杆支架



五、安装注意事项

1、显示屏安装前,需检查安装刚结构的安装面平整,牢固；

2、显示屏安装需严格按照设计规范进行安装,不能私自改边安装配件的连接方式和原材料；

3、所有电器连接线需连接正确并且检查确认；

4、安装位置需考虑当地的环境变化和实际情况由专业的人员负责设计及其施工；

5、室外显示屏需考虑显示屏的防水防尘及其防腐蚀,防雷电；

6、安装显示屏安装时需考虑当地的气温,保持显示屏的散热和通风良好。

六、技术服务和售后维修服务

1、将为用户提供显示系统的技术咨询服务,并对显示屏的技术参数、规格指标、设备配置、功能设置、环境因素影响等方面提供全套的评估意见及其有关的技术建议；

2、提供全套的技术文件、设备资料和使用说明、维护说明；

3、在质量保证期内,本公司负责保养全部装配,对任何 因工艺,材料和产品质量造成的设备或者不见损坏,负责无常的更换和维修；

4、在质量保证期后,本公司仍负责显示屏的维护工作, 仅视具体情况收取一定的费用,如元器件费用；

七、屏幕操作使用说明

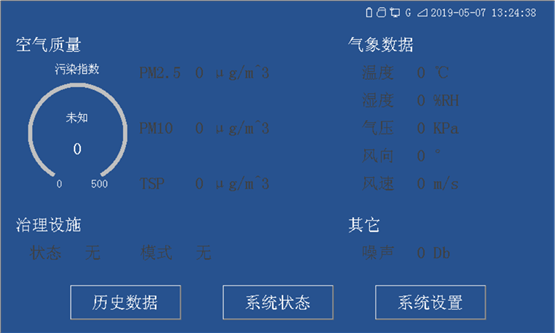

1、开机主画面

该界面详细显示，当前监测因子

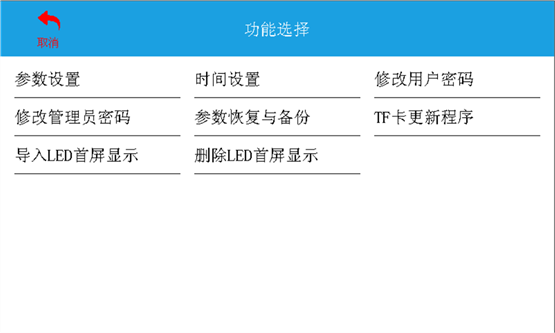

2、参数设置

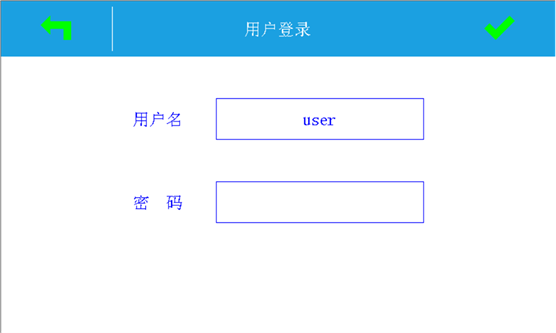

2.1、点击“系统设置”，进入以下画面，默认无密码状态；

2.2、用户名选择“Admin”点击右上角“√”，进入系统设置

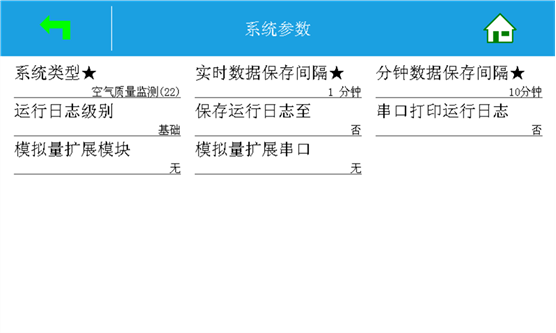

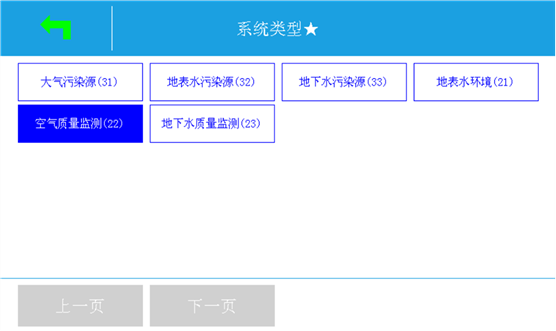

2.3、点击系统参数，用于设置上传ST（系统编码），设定系统编码类别

系统类别暂列六项，扬尘类别属于22（空气质量监测），设定之后默认返回界面；

实时数据保存间隔：指当前时间状态下的各因子浓度情况，“1分钟”即每1分钟保存一次实时数据；

分钟数据保存间隔：10分钟即每10分钟发送10分钟的平均数，最小值、最大值；

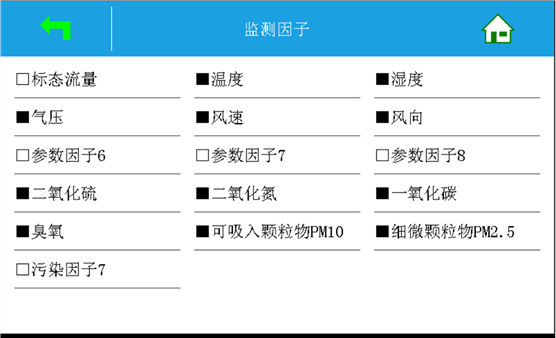

2.4、返回参数设置界面，点击“监测因子”进入如下画面，根据监测需求，选中所需要监测的项目因子，并确认；目前暂列因子数量16项。

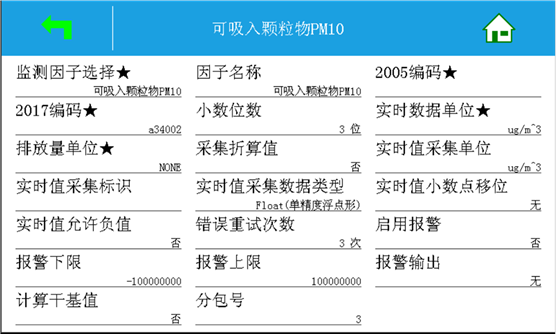

2.4.1因子设置

（1）监测因子的选择，点击进入可以根据监测需要选择相应的参数，如若不需要该因子，可选择禁用，关闭该通道；

（2）2017编码：指的是HJ/T2017-212，因子对应的上传代码，选择因子后，系统会默认对应；

（3）小数位数即上传数据小数点后面多少位的设置，实时数据单位即上传因子的浓度单位；

（4）实时值采集数据类型：默认为浮点数上传；

（5）报警下限及报警上限:用于设定该监测因子的上下限

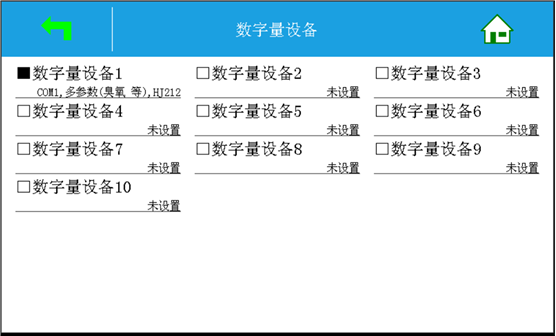

2.5数字量设备

返回至参数设置，进入数字量设备，默认数字量设备接入10项。

2.5.1、点击数字量设备1

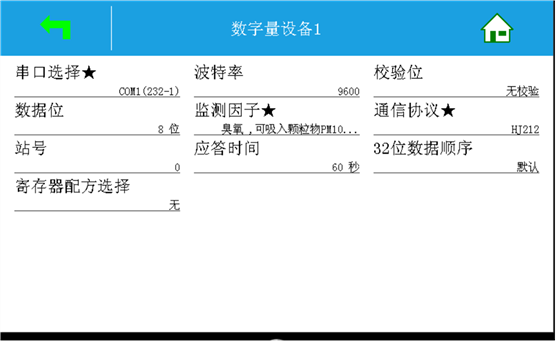

进入画面后，进行串口选择，根据外部监测因子输出的RS232/RS485，进行接口设置；

通信协议，串口配置：默认波特率：9600、校验位：无校验、数据位：8位

监测因子：选择该串口接入的监测因子项目

3、历史数据

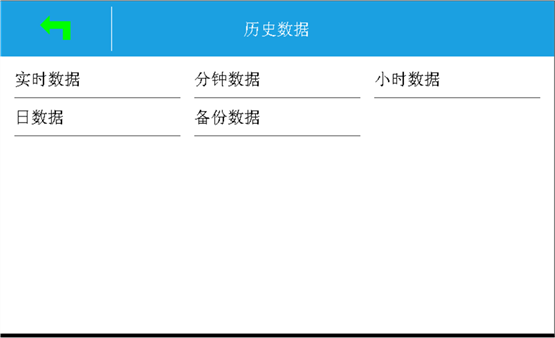

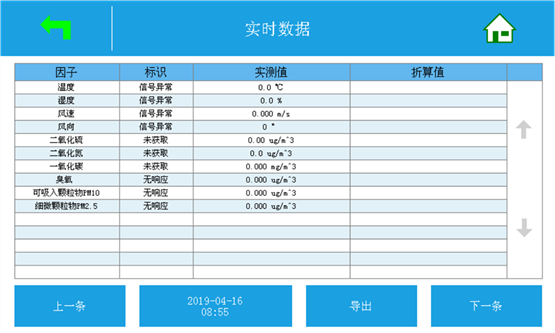

点击“历史数据”，该界面可选择需要查看的数据

实时数据：参数设置的“1”分钟数据；

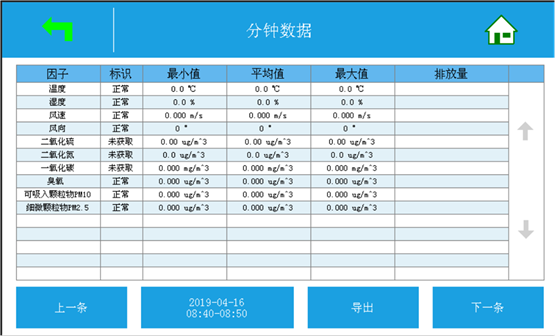

分钟数据：参数设置的“10”分钟数据；

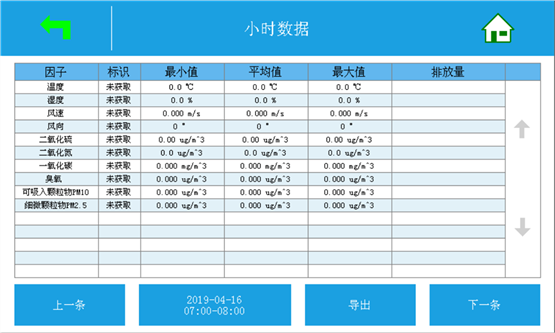

小时数据：默认设置位“1”小时的最小值、最大值、平均值；

日数据：默认为1天24H的最小值、最大值、平均值；



4、系统维护

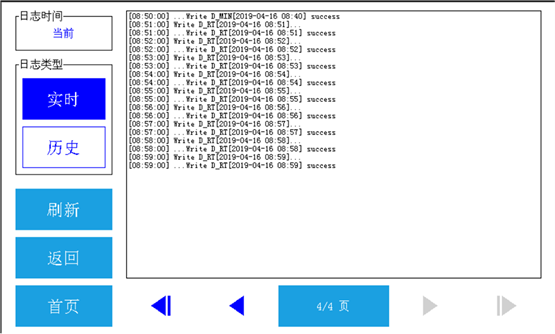

主要用于串口测试、系统日志查询、用户密码设置。

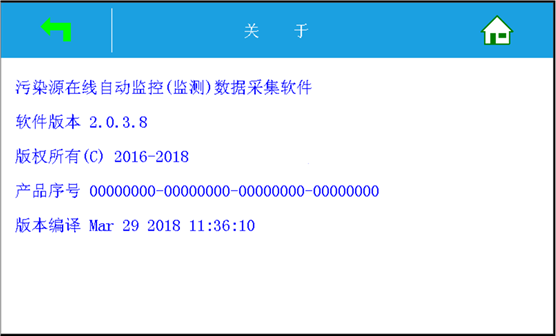

5、关于

显示软件版本号，版权归属公司
